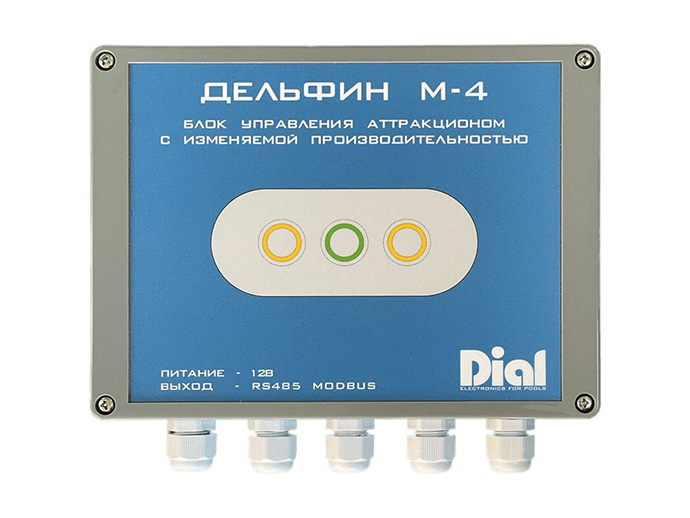

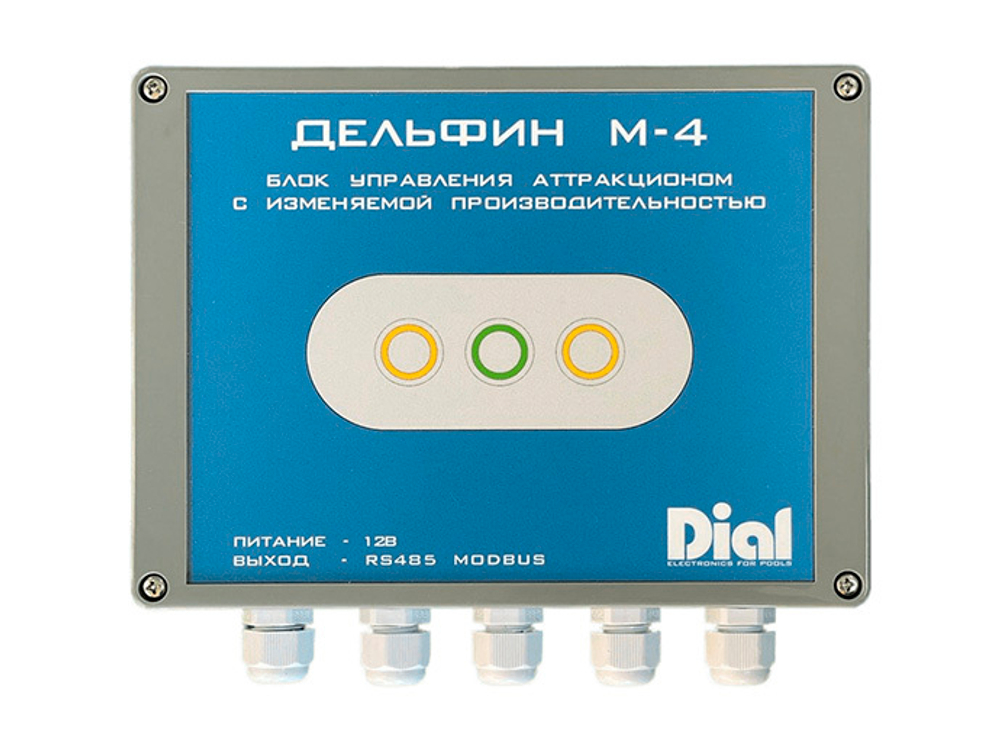

В отличие от блоков управления модельного ряда Дельфин, блоки управления Дельфин М4 с частотным регулированием позволяют управлять не только включением/выключением, но и менять режимы работы подключаемых устройств. Это существенно расширяет функциональные возможности и повышает удобство пользования водными аттракционами. Кроме того, к блоку управления Дельфин модели М4 можно подключить как одну, так и сразу три управляющих кнопки ПК.01.
Назначение и принцип работы
Блок управления модели М4 предоставляет пользователям возможность самостоятельно управлять работой водных аттракционов. Главным преимуществом прибора данной модели является способность регулировать производительность насосов с трехфазным асинхронным электродвигателем большой мощности. Для этого к блоку управления, питающей сети и двигателю подключается один из частотных преобразователей серий INNOVERT ISD mini или ISD.
Наиболее часто подключаемыми к блокам управления М4 водными аттракционами бассейнов являются противотоки. Возможность управлять производительностью нагнетающего воду насоса позволяет пользователю выбирать оптимальный для каждого случая режим работы аттракциона – от расслабляющего гидромассажа до активного плавания. При этом вы сможете подстраивать скорость потока под возможности пловца. Это особенно удобно, если в вашей семье бассейном пользуются не только близкие к спорту взрослые, но и совсем недавно научившиеся плавать дети и подростки.
Устройство способно работать только с одной или сразу с тремя одновременно подключенными пьезокнопками. В первом случае включение, отключение либо изменение скорости потока производится последовательными нажатиями на кнопку (т.е. перебором режимов). В случае подключения трех пьезонкопок одна отвечает за включение/отключение аттракциона, а две за уменьшение и увеличение интенсивности потока.
Технические характеристики и программирование
- Напряжение питания: 12V DC
- Собственная потребляемая электрическая мощность: 1 Вт
- Способ установки: настенный
- Габаритные размеры: 121х90х55 мм
- Программирование режимов: джамперное (при помощи перемычек)
- Температурный диапазон эксплуатации: от 5 до 45°C
- Производитель: ООО «DIAL» (Россия)
Фиксированная настройка (программирование) основных режимов работы прибора выполняется посредством установки на нужные группы контактов джамперов – перемычек. В числе функций, которые можно изменить подобным образом, входят:
- Выбор количества управляющих кнопок (1 или 3).
- Включение или выключение 20-минутного таймера.
- Выбор количества доступных для переключения скоростей потока (1-4 или 4-10).
- Активация режима «Boost +20%», при котором максимальная частота тока увеличивается до 60 Гц.
Более подробно о порядке программирования блока управления Дельфин М4 вы сможете прочитать в техническом паспорте устройства.
Сведения о комплектности
При поставке блоков управления Дельфин М4 заказчикам мы комплектуем их нужной моделью частотника – электронного устройства для изменения частоты поступающего на двигатель электрического тока, при помощи которого осуществляется частотное регулирование момента силы и скорости вращения ротора мотора.
