В процессе эксплуатации УФ-установок на поверхности кварцевых чехлов ультрафиолетовых ламп накапливается плотный налет труднорастворимых минеральных отложений. Загрязненное кварцевое стекло все хуже пропускает ультрафиолетовое излучение в толщу воды, делая работу установок обеззараживания малоэффективной. Скорость образования налета сильно зависит от качества обрабатываемой воды и количества растворенных в ней минеральных солей и органических примесей.
Чтобы поддерживать показатели работы оборудования для дезинфекции воды на заданном уровне, поверхность кварцевых чехлов приходится периодически очищать. Эту операцию можно выполнять вручную, при помощи специального блока химической промывки, либо используя метод ультразвуковой очистки.
Представленные приборы предназначены для бесконтактной очистки и восстановления прозрачности защитных кварцевых чехлов УФ-ламп. Воздействуя на воду акустическими колебаниями ультразвукового диапазона, они препятствуют оседанию твердых частиц на поверхность чехла или вызывают отделение уже отложившихся загрязнений. Эта технология является универсальной и удобной для эксплуатантов – достаточно подсоединить источник питания УЗ-генератора к сети. Рекомендуется использовать устройство в непрерывном режиме вместе с УФ-установкой.
Как функционируют устройства очистки чехлов ультразвуком
Для удаления с поверхности кварцевого стекла отложившихся минеральных веществ, внутреннее пространство установки подвергается воздействию ультразвуковых волн. Распространение знакопеременных акустических волн в водной среде сопровождается эффектом ультразвуковой кавитации – образованием и последующим «схлопыванием» многочисленных парогазовых пузырьков.
При чередовании стадий пониженного и повышенного давления акустических волн в схлопывающихся пузырьках резко возрастают показатели температуры и давления заполняющего их газа (до впечатляющих значений в 10 000°C и 90-100 МПа). Описываемый процесс приводит к образованию разрушающих органику активных радикалов, а также локальных ударных волн, которые воздействуют на твердые минеральные отложения, дробят их и отделяют от поверхности чехлов.
Особенности конструкции и основные технические данные

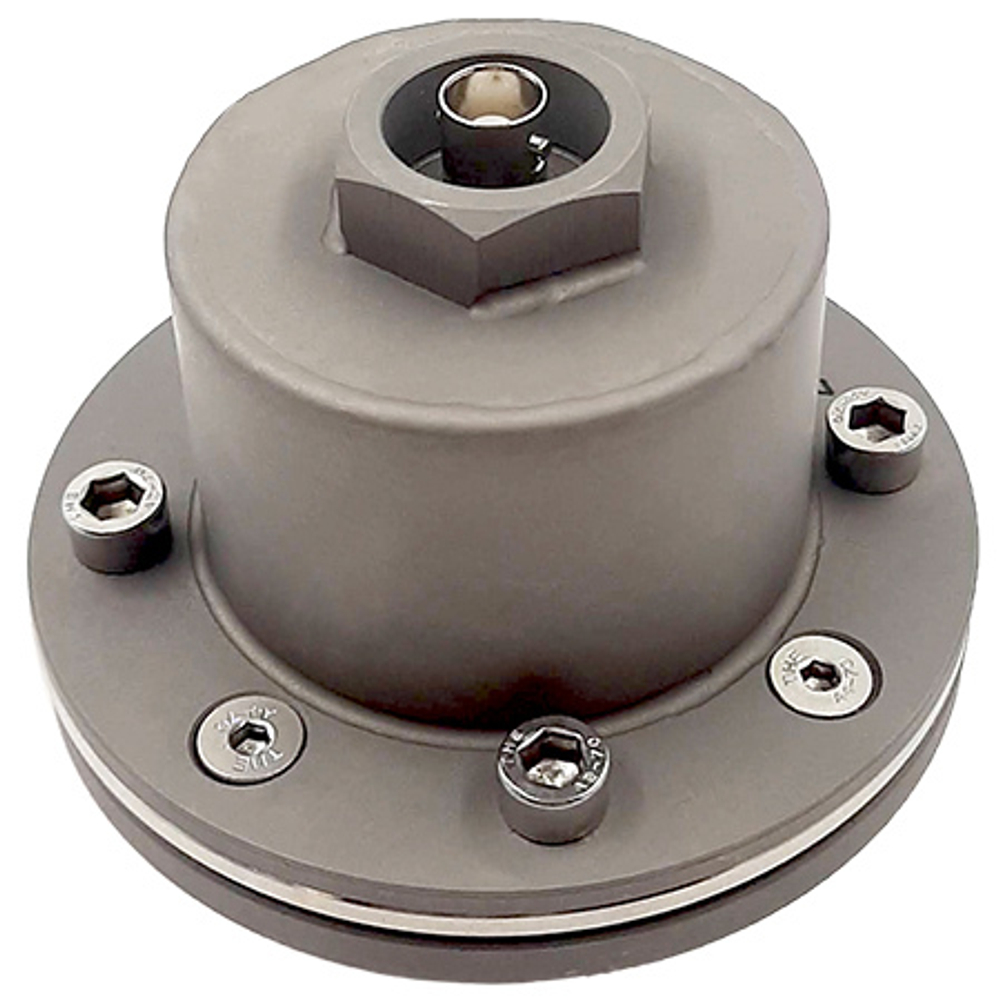

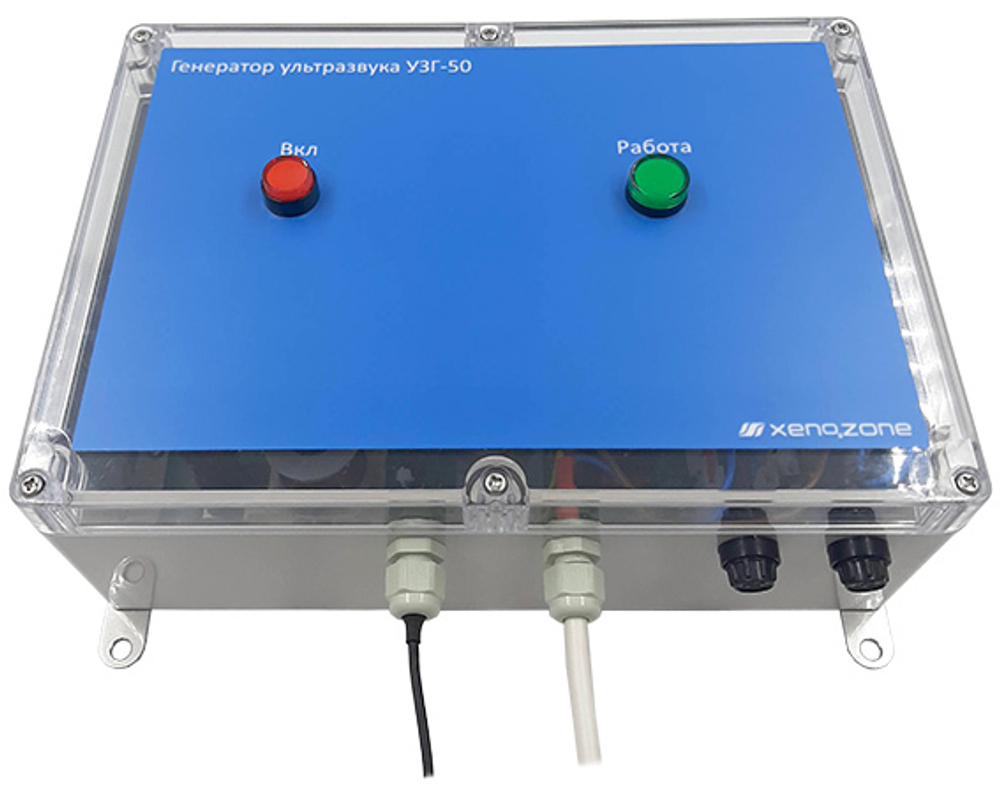

В состав ультразвукового генератора входят головка УЗ-преобразователя и специализированный источник напряжения с кнопочным выключателем и индикатором режимов работы. Генерация акустических колебаний происходит за счет возбуждения двух пьезокерамических элементов, вызывающих акустические деформации стальной рабочей поверхности преобразователя.
В техническом паспорте генератора ультразвука модели XENOZONE УЗГ-50 приведены следующие характеристики устройства:
- Электрическая мощность преобразователя: 100 В⋅А
- Рабочие частоты: 40,5 ± 0,1 кГц
- Диапазон амплитуды ВЧ напряжения: ± 450В
- Значение деформации излучающей головки преобразователя: 2-3 мкм

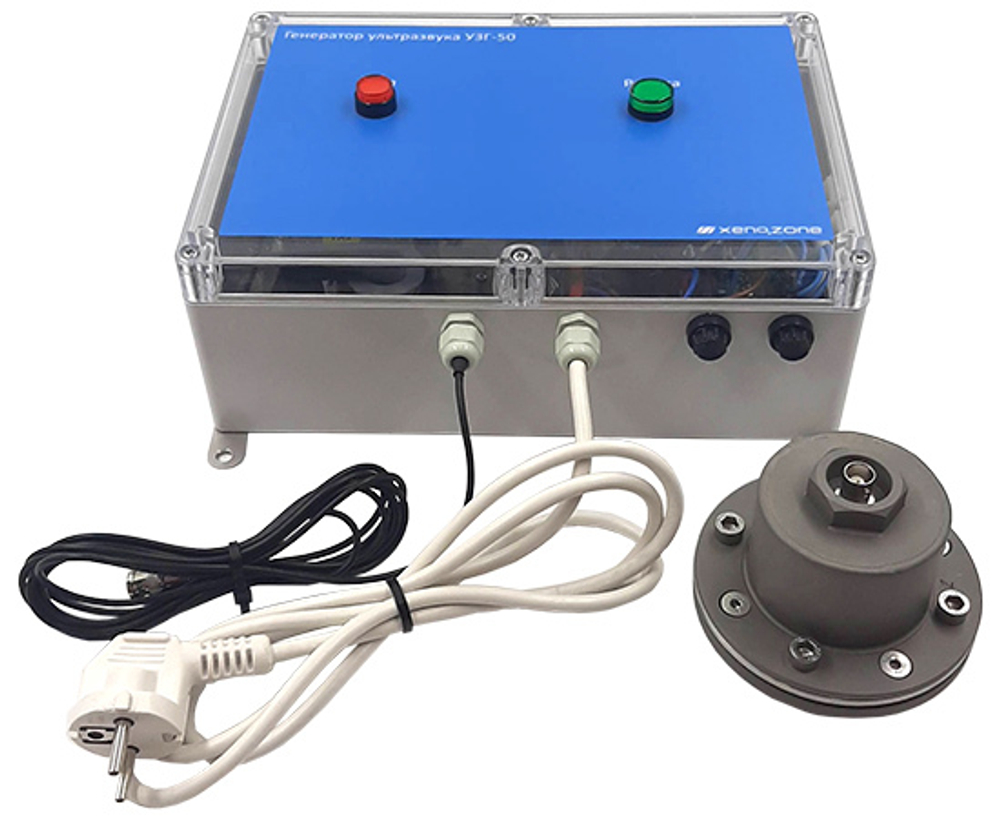

В комплект поставки входит источник питания, ультразвуковой преобразователь, сетевой шнур и коаксиальный соединительный кабель, кнопочный выключатель, индикатор включения и два предохранителя. Срок гарантийного обслуживания генератора ультразвука УЗГ-50 производителем составляет 12 месяцев. Средний срок службы устройства ультразвуковой очистки кварцевых чехлов – не менее 10 лет.
Назначение и техническая совместимость
Генераторы ультразвука модели УЗГ-50 предназначены для использования со следующими наименованиями оборудования XENOZONE:
- В качестве комплектующих и запасных частей к установкам УФУ со штатным устройством ультразвуковой очистки чехлов (весь модельный ряд УФУ-20/50/100/150/250/500).
- Как дополнительная опция к установкам Ксенозон УФУ, купленным в базовой комплектации (без генератора УЗ).
Во втором случае владельцы, столкнувшиеся со сложностями очистки кварцевых чехлов вручную, имеют возможность в любой момент купить и установить ультразвуковой модуль в специально предусмотренный для этого разъем на корпусе установки. Кроме того, им останется дополнительно смонтировать блок питания генератора УЗ (устанавливается отдельно).
