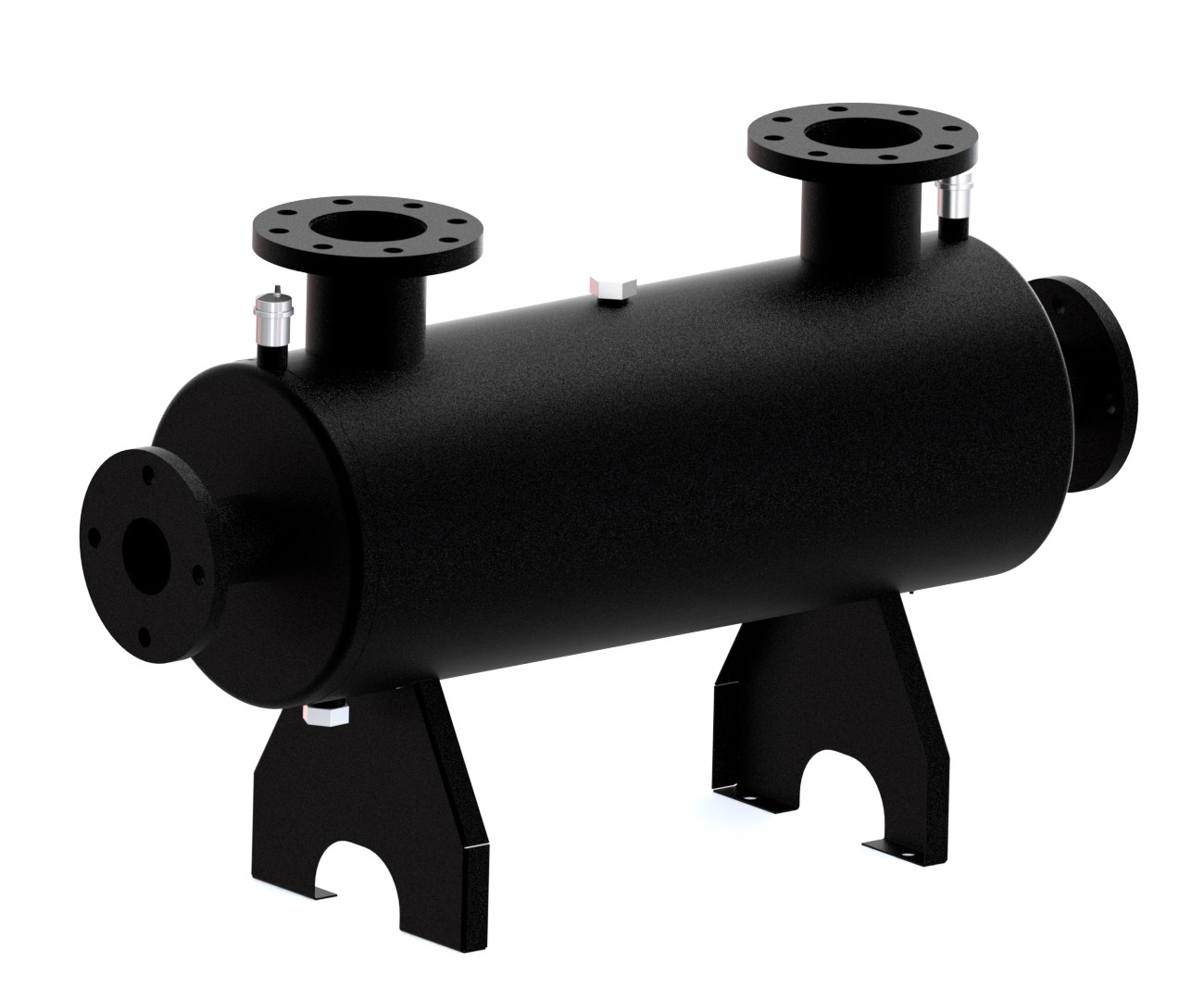

Модель линейки теплообменников XENOZONE мощностью 200 кВт предназначена для подогрева воды в открытых и крытых плавательных бассейнах, а также в УЗВ (устройство замкнутого водоснабжения) для разведения рыбы.

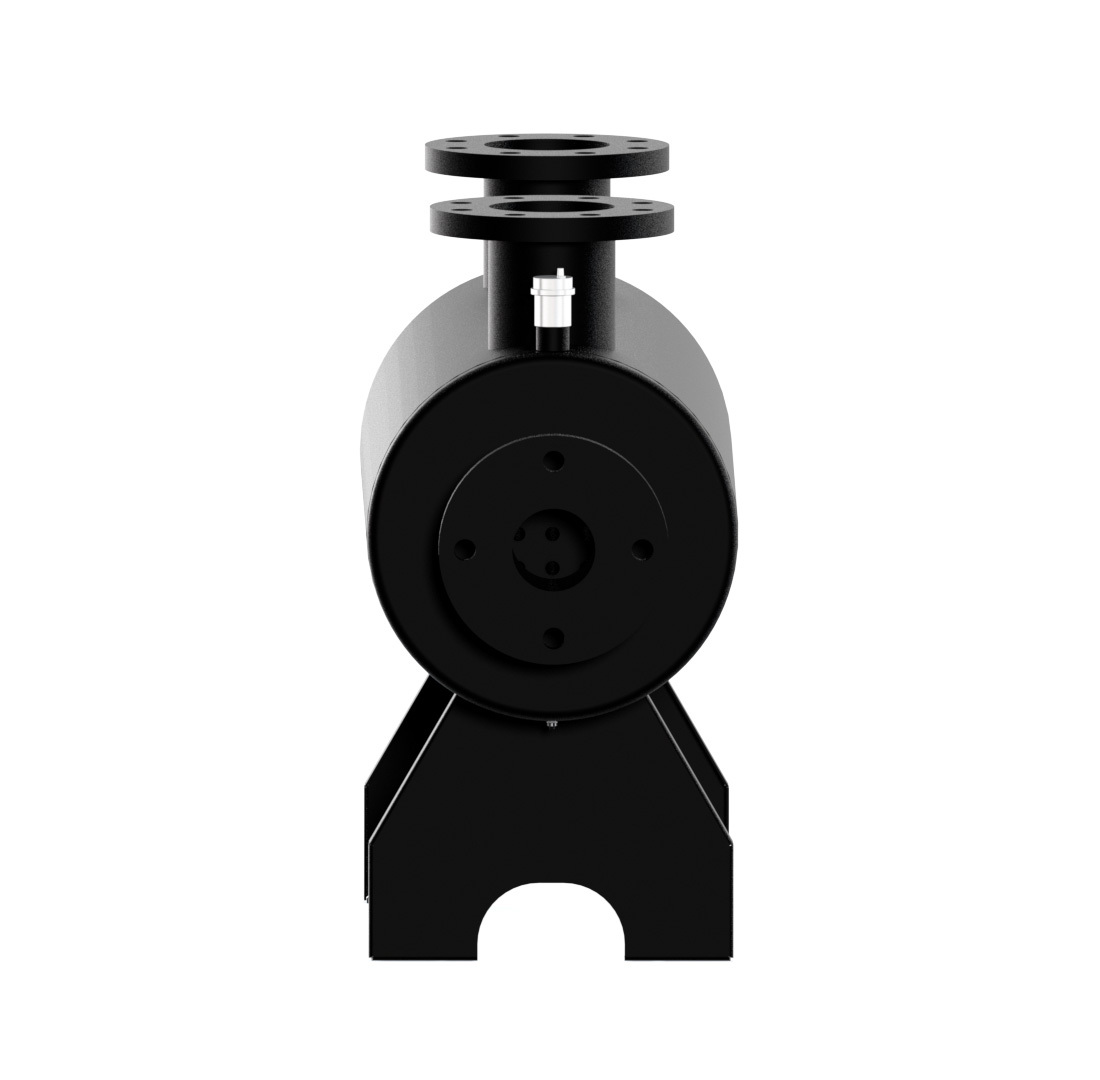

Конструктивно теплообменник состоит из корпуса, в котором циркулирует вода из бассейна (вторичный контур), и трубок для прокачки горячего теплоносителя (первичный контур).

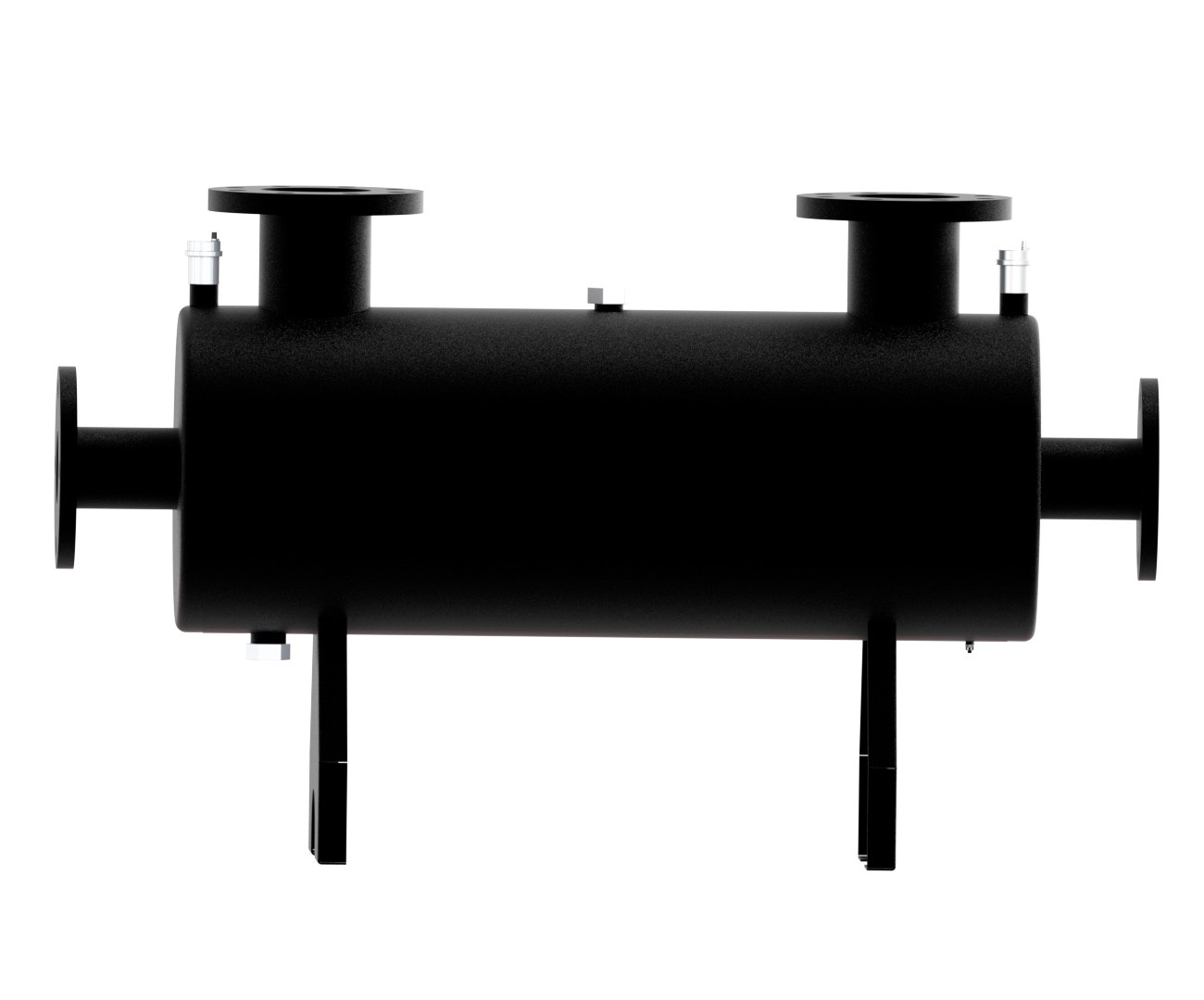

Данная модель имеет приваренные опоры и предназначена для напольного размещения и эксплуатации в горизонтальном положении.
Технические характеристики
- Материал корпуса: нержавеющая сталь марки AISI-304
- Тепловая мощность: 200 кВт
- Подсоединение: контур теплоносителя фланец Ду 65, контур бассейна - фланец Ду 80
- Максимальное значение температуры теплоносителя: 130°C
- Номинальное рабочее давление: 5,5 Бар

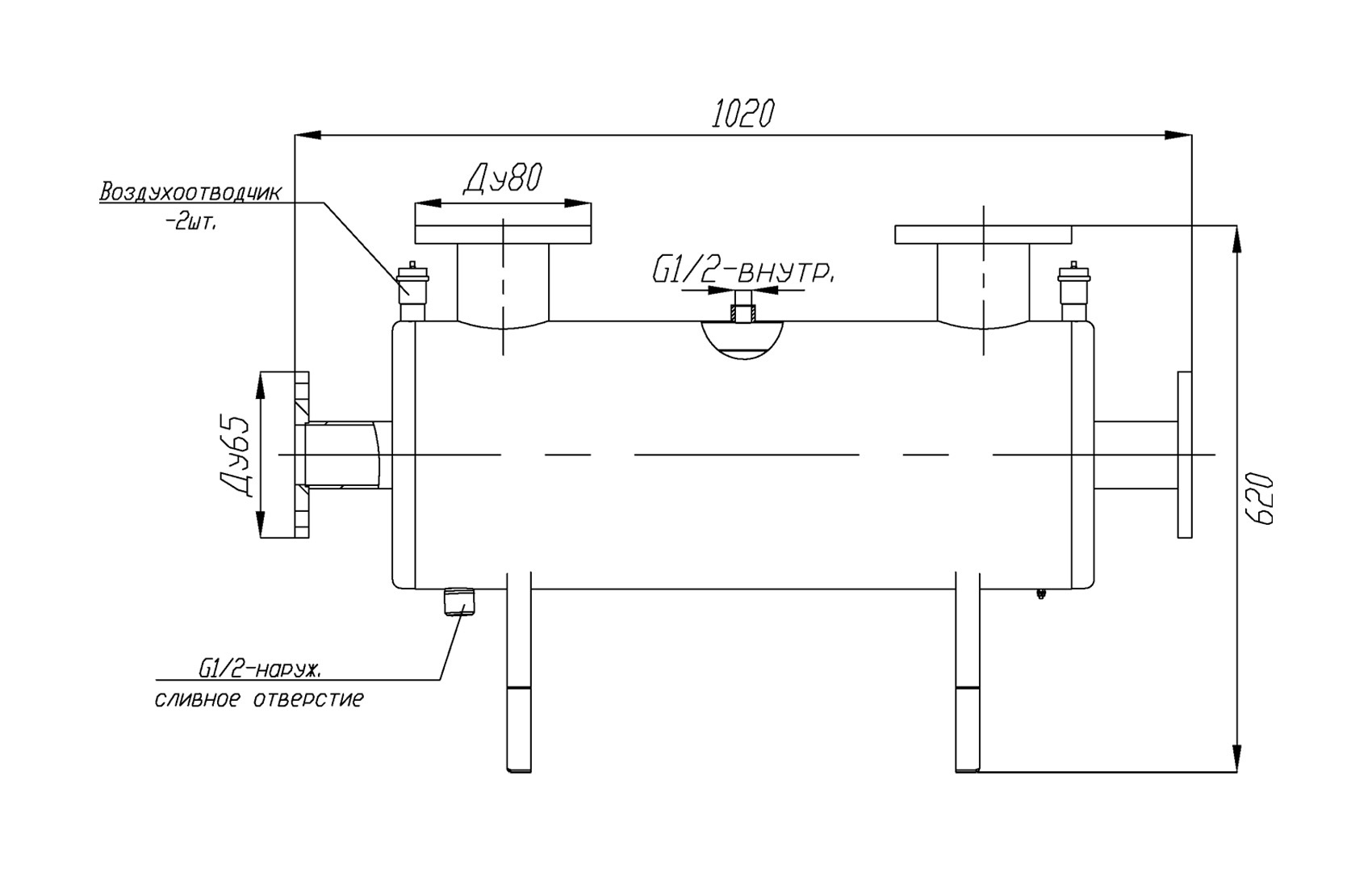

- Габаритные установочные размеры: 1020 х 610 мм
- Номинальный срок службы – 10 лет
К числу преимуществ изготовленного из коррозионностойкой нержавеющей стали горизонтального теплообменника XENOZONE 200 кВт следует отнести удобства монтажа и эксплуатации, эффективный водоподогрев и длительный срок службы без необходимости ремонтов и затратного обслуживания. Модель поставляется с гарантией производителя сроком 12 месяцев.
Комплект поставки
В комплект поставки входит:
- теплообменник;
- воздухоотводный клапан - 2 шт;
- комплект уплотнений под фланцевые соединения - 4 шт;
- технический паспорт изделия.
Приборы и аксессуары, необходимые для устройства обвязки первичного и вторичного контуров (термостат, циркуляционный насос и электромагнитный клапан) в комплект не входят и приобретаются отдельно.
Подбор теплообменника для бассейна
Основными параметрами для подбора теплообменника являются объем бассейна и место его расположения (крытый или на улице).
- Мощность теплообменников для уличных бассейнов в кВт = объем бассейна в м3.
- Мощность теплообменников для бассейнов внутри помещений в кВт = 0,7 * объема бассейна в м3.
Заявленная теплопроизводительность теплообменника будет обеспечиваться только при соответствии разницы температур и скорости протока в контурах установленным в паспорте значениям.
Требования к монтажу и условиям эксплуатации
Порядок установки двухконтурного теплообменника XENOZONE изложен в техническом паспорте изделия.
В документе представлены рекомендованные схемы подключения и правила безопасной эксплуатации. Монтажные работы должны выполняться квалифицированными специалистами, имеющими опыт установки и обслуживания подобных систем.
Следует учитывать, что заявленная теплопроизводительность теплообменника будет обеспечиваться только при соответствии разницы температур и скорости протока в контурах установленным в паспорте значениям.
Запрещается применять устройство для подогрева бассейнов и гидромассажных ванн с морской водой, а также в бассейнах с использованием электролизера.
