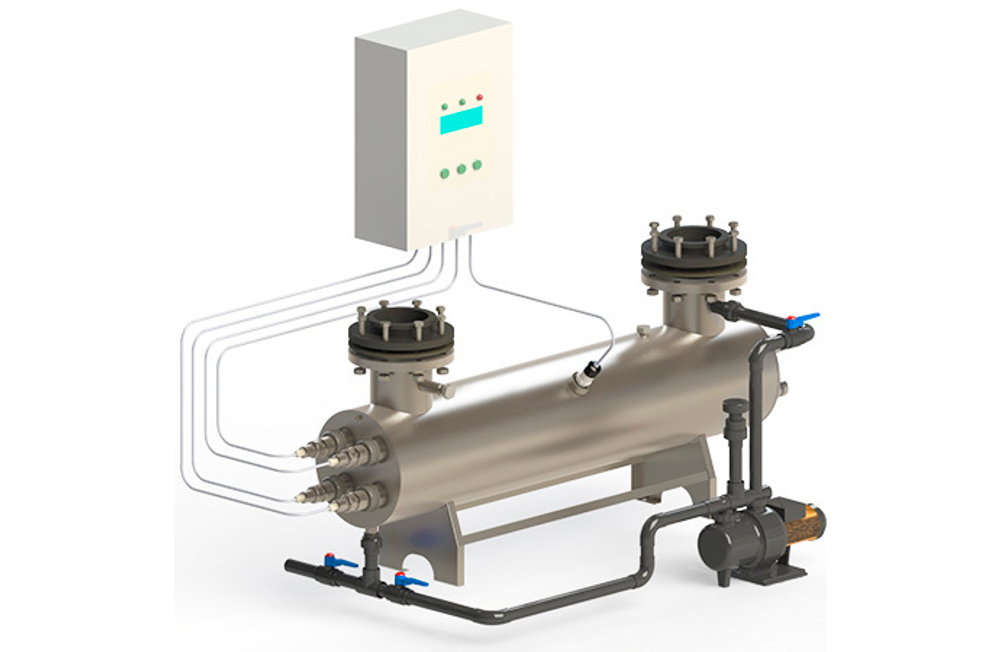

Модель установки УФУ.150.БП для обеззараживания воды поставляется в комплекте с блоком химической промывки кварцевых чехлов УФ излучателей, что выгодно отличает ее от установок очистки воды в базовой комплектации.
Еще одним важным элементом модели УФУ.150.БП является датчик контроля интенсивности излучения ультрафиолетовых ламп. Датчик откалиброван на УФ-излучение 254 нм и позволяет отслеживать спад его интенсивности из-за загрязнения кварцевых чехлов, чтобы своевременно запускать химическую очистку чехлов.
Контроль срока службы и замена ультрафиолетовых ламп, полностью выработавших свой технический ресурс, осуществляется с помощью счетчика времени работы УФ-ламп и сигнализацией на шкафе управления.
Максимальная производительность установки составляет 150 кубических метров воды в час. Фактическая производительность установки зависит от качества исходной воды и требуемой дозы обеззараживания – см. данные в таблице. Производительность указана с учетом спада интенсивности излучения УФ-ламп в конце срока службы, а также коэффициента, учитывающего загрязнение кварцевых чехлов в процессе эксплуатации.
| Доза облучения | Расход воды через УФ-установку, м3/час | ||
|
Пропускание УФ-излучения 90% |
Пропускание УФ-излучения 85% |
Пропускание УФ-излучения 70% |
|
| 16 мДж/см2 | 150* | 150* | 100 |
| 25 мДж/см2 | 143 | 107 | 64 |
| 40 мДж/см2 | 89 | 67 | 40 |
На пропускание УФ-излучения сильнее всего влияет цветность и мутность воды и содержание в ней железа. Жесткость, хлориды, сульфаты, аммиак, нитриты и нитраты в обычных концентрациях почти не влияют на этот показатель.
Назначение
Ультрафиолетовый обеззараживатель модели УФУ.150.БП разработан и применяется с целью дезинфекции оборотных вод бассейнов, аквапарков и других замкнутых систем водопользования (например, УЗВ для разведения рыбы), а также проточной воды на выходе устройств водоподготовки на объектах коммунального хозяйства и пищевой промышленности.
Конструктивно основой установки УФ дезинфекции воды арт. УФУ.150.БП является корпус камеры обеззараживания (производится из нержавеющей стали марки AISI-304), на котором смонтированы комплектующие системы.
Владельцам УФ систем обеззараживания воды следует помнить, что применяемые в них ртутные лампы являются расходным элементом и подлежат периодической замене. В модели УФУ.150.БП применяются четыре 300-ваттные амальгамные ультрафиолетовые лампы низкого давления, нормированный срок службы которых составляет 12000 часов или 1,4 года в режиме непрерывной эксплуатации.
Комплект поставки
В состав поставляемых установок УФУ с блоком промывки входят:
- Камера обеззараживания – 1 шт.
- Шкаф управления – 1 шт.
- Блок промывки – 1 шт.
- Датчик УФ-излучения ДИУФ – 1 шт.
- Кольцевое резиновое уплотнение 38х4 – 8 шт.
- Лампа ДБ-300 – 4 шт.
- Кварцевый чехол для УФ-ламп ДБ-300 – 4 шт.
- ЭПРА 300 Вт – 4 шт.
- Центрирующее кольцо – 8 шт.
- Патрон керамический для УФ-ламп ДБ300 – 4 шт.
- Концевое соединение ламп: крышка (2 шт.), гайка, втулка, заглушка – 4 шт.
Основные технические данные:
- Потребляемая электрическая мощность: 1200 Вт
- Количество УФ-ламп: 4 шт.
- Мощность UV-C излучения: 360 Вт
- Срок службы лампы: 12 000 ч
- Температура обрабатываемой воды: от +5°C до +45°C

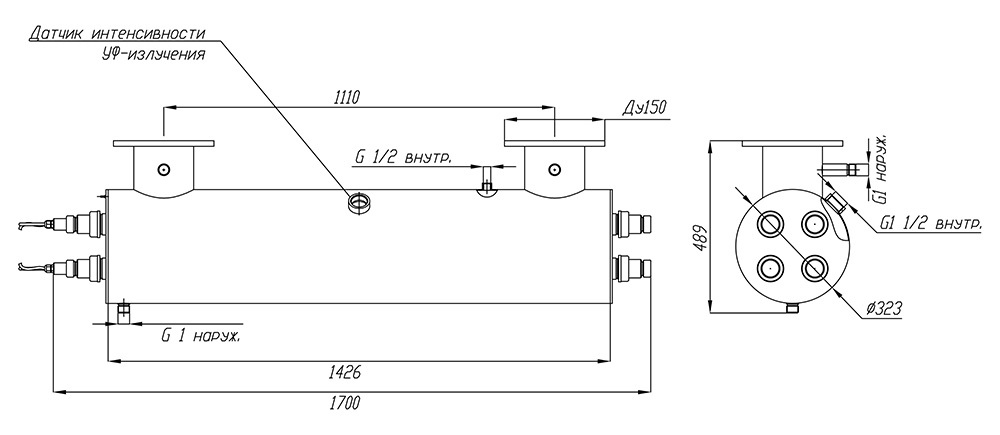

- Габариты камеры обеззараживания: d323х1426 мм
- Габариты блока управления (ВхШхГ): 600х600х250 мм
- Присоединение: фланец Ду150
- Подсоединение фланцев: П (U) - исполнение
- Материал камеры обеззараживания установки: нерж. сталь марки AISI-304.
- Максимальное рабочее давление воды: 6 атм.
По индивидуальному решению заказчика наша компания готова изготовить корпусные элементы из стали AISI-316, а также обеспечить любые нужные клиенту присоединительные размеры установки.
Требования к техническому помещению и условиям эксплуатации
При монтаже установок УФУ требуется предусмотреть необходимое для их обслуживания свободное пространство - не менее 2 метров с одной из сторон корпуса.
Внимание: данное оборудование не предназначено для работы в бассейнах с установленными электролизерами или для обеззараживания морской воды.
